Calypso应用之双标准球定义

探针校准的主要目的是为了获取工作测针的球径(主要为球形测针)以及测针之间的相互位置关系。

校准的顺序:先校准主探针,然后校准工作测针。

主探针校准标准球时提供了四个旋转方向45°/135°/225°/315°,即标准球连接杆投影在XY平面上,和X轴的夹角.

为了能够得到精确稳定的校准结果,测针尽可能都测量到标准球的180°范围。

不过对于多个角度的测针,可能会出现如下的情况:

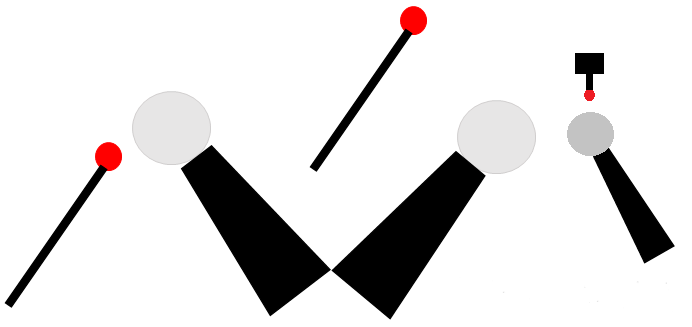

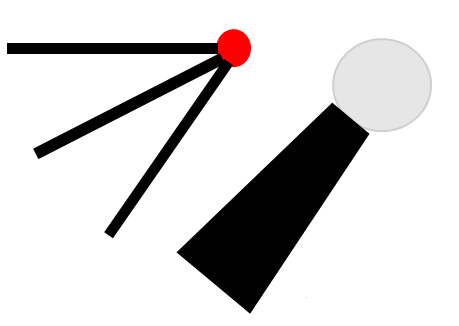

第一 标准球转角和测针存在干涉;

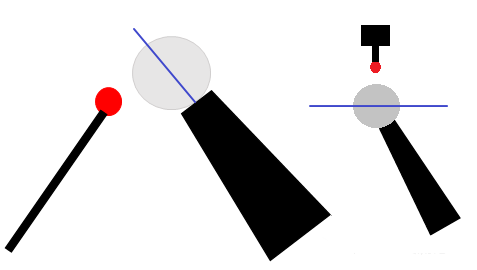

第二 标准球直径大于测针长度,导致校准范围过小或者无法完成校准(测杆和标准球干涉)。

针对上述情况一:

解决方法1:转动标准球到合适的角度,完成干涉测针的校准。

在只有一个标准球的情况下,我们只能重新安放标准球的位置,重新校准主探针然后再去校准之前无法校准的测针。

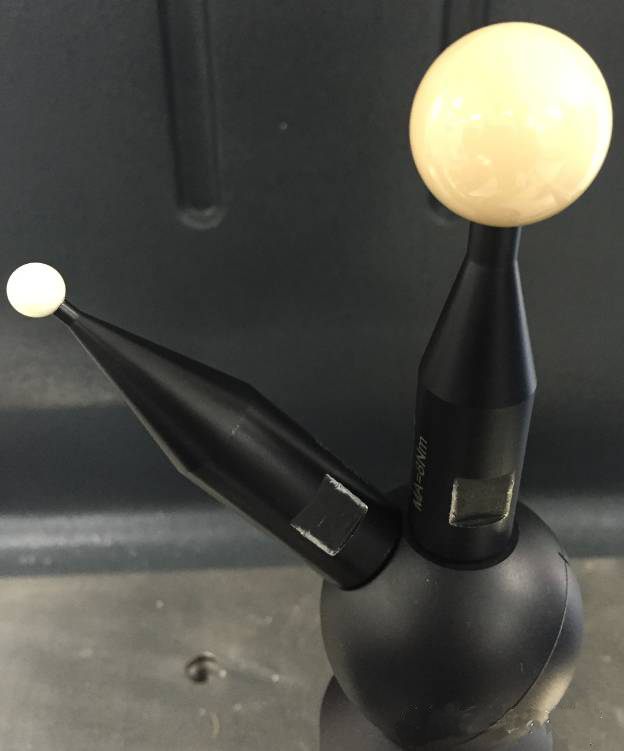

解决方法2:增加合适大小标准球。

针对上述情况二:

解决方法:增加合适大小标准球。

注:常用的陶瓷标准球规格:8mm,25mm和30mm。

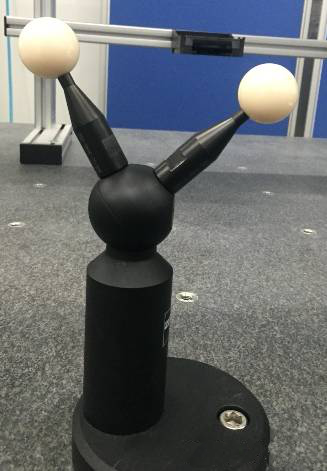

下面介绍增加一个标准球的Calypso的操作方法。

注:Calypso安装后,默认有一个标准球,编号#1。

1:标准球#2建立。

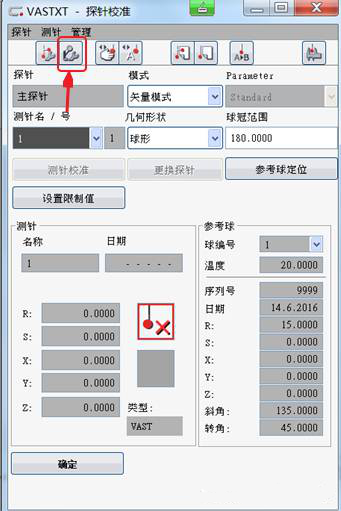

点击“参考球参数管理”,如下图所示:

点击“新建”,创建新的标准球,

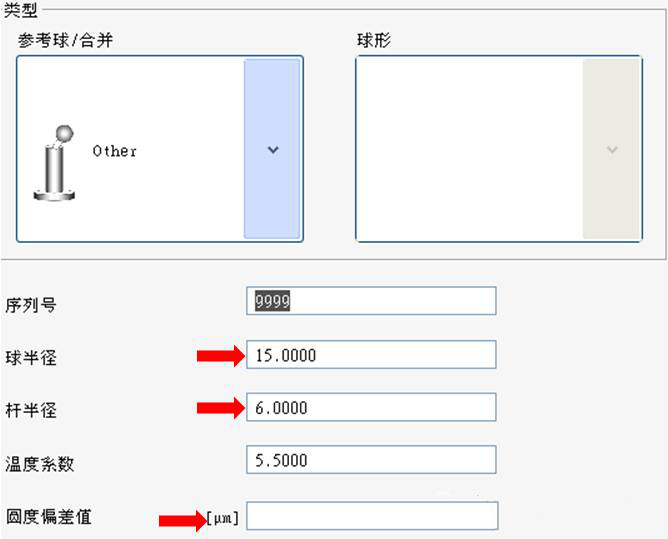

输入“球半径”,“杆半径”以及“圆度”完成定义。



注:标准球是标准件(比如环规和量块),具有自身的标称尺寸(例如直径和圆度)。每一个标准球的参数都是不一样的。

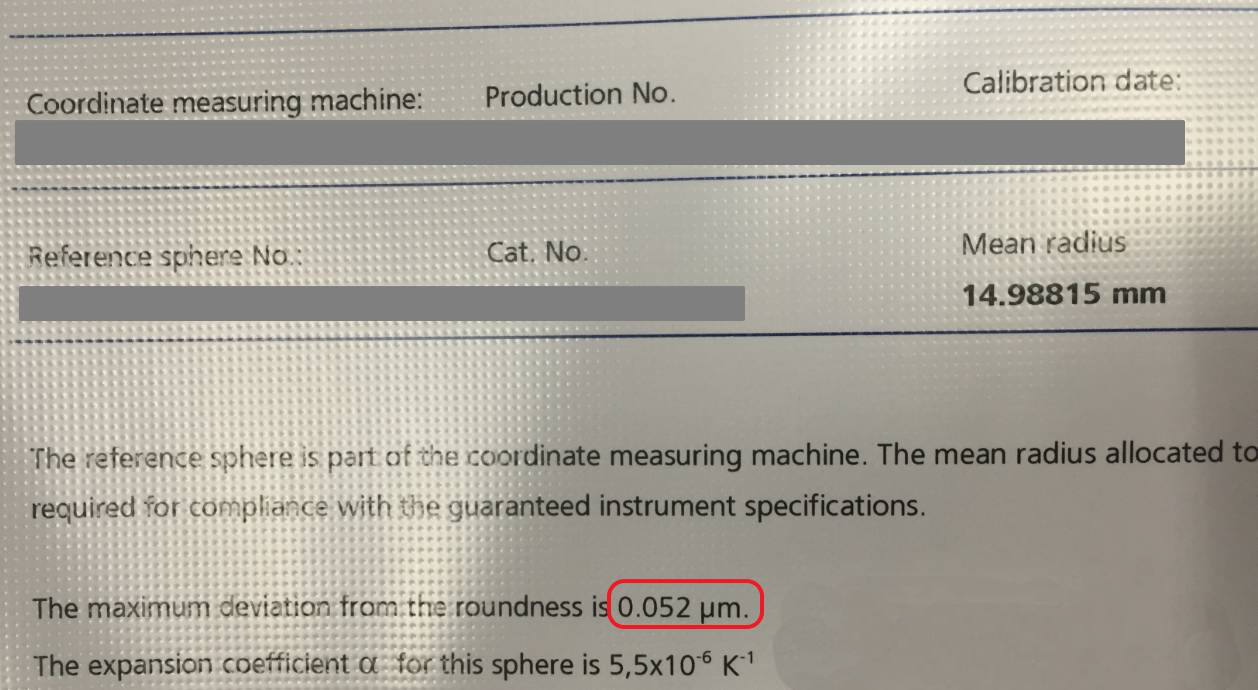

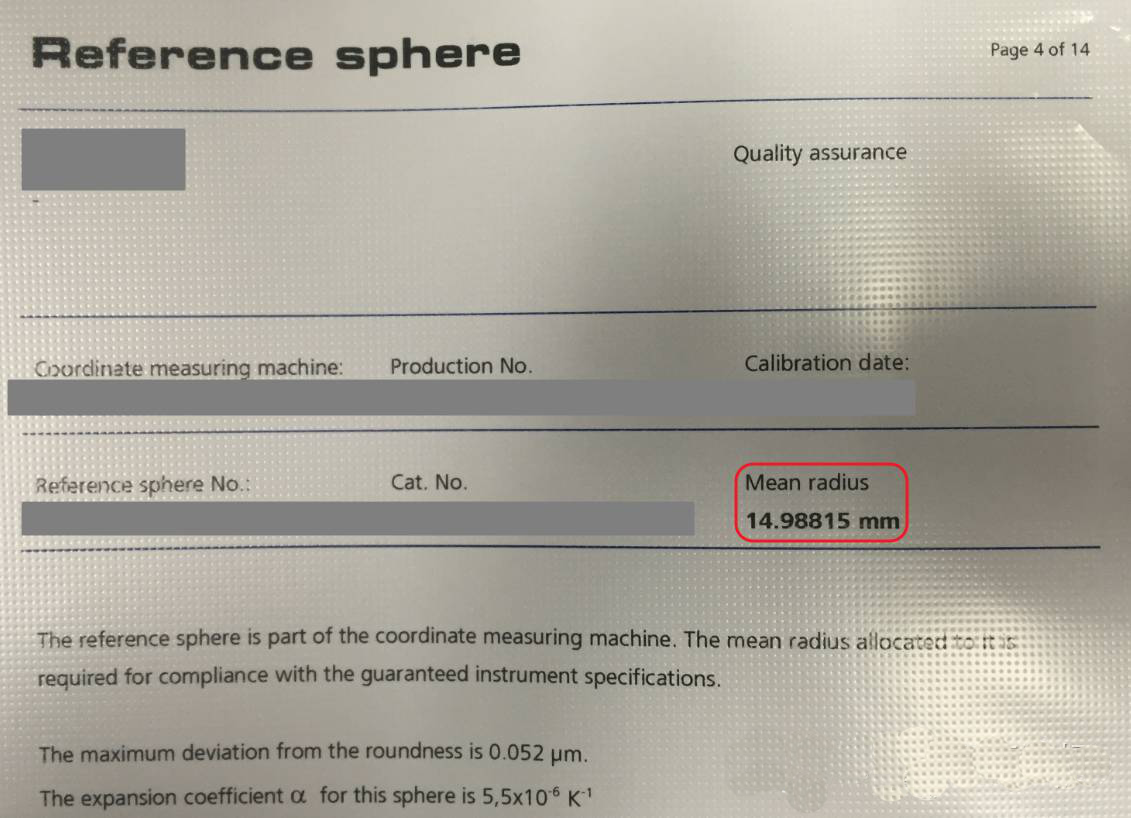

I 标准球半径参考相关文档。

注:标称直径输入错误,会导致几何公差测量错误(比如直径,距离等)。但是对于位置公差,不一定有影响(比如位置度,同心度等)。

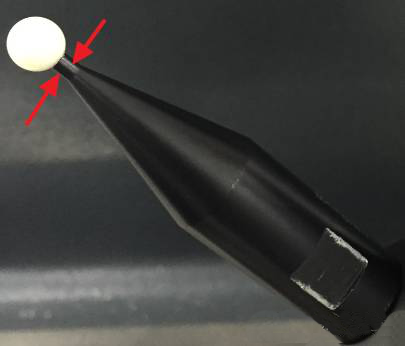

II 杆半径手动量取即可(比如游标卡尺)。

III 圆度偏差值参考相关文档。

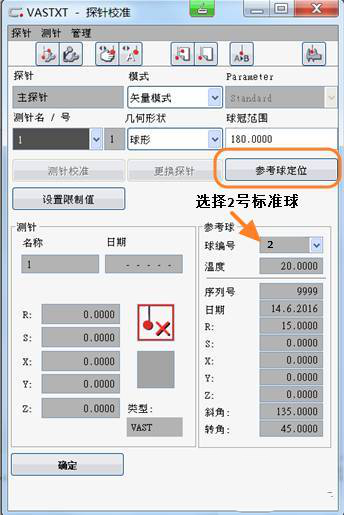

2:使用主探针对#2标准球进行位置定义。

方法:选择参考球 - 点击参考球定位。

3:开始测针校准前,需要选择相应的标准球。

注:一旦测针校准完成,下次再校准会默认为上次选择的标准球。

对于双标准球的情况,如果没有编写探针自动校准程序,手动校准容易发生的错误:选择了错误的标准球。

举例来说,不管是主探针还是工作测针校准,应该选择在1#标准球上取点,却在2#标准球上误取点。

这种情况下,校准会正常进行下去,不会发生碰撞。但是测针数据会发生混乱(测针球径数据R以及测针间的相互位置关系XYZ),导致测量的时候发生碰撞(探针校准前,程序可能运行一切正常)。
