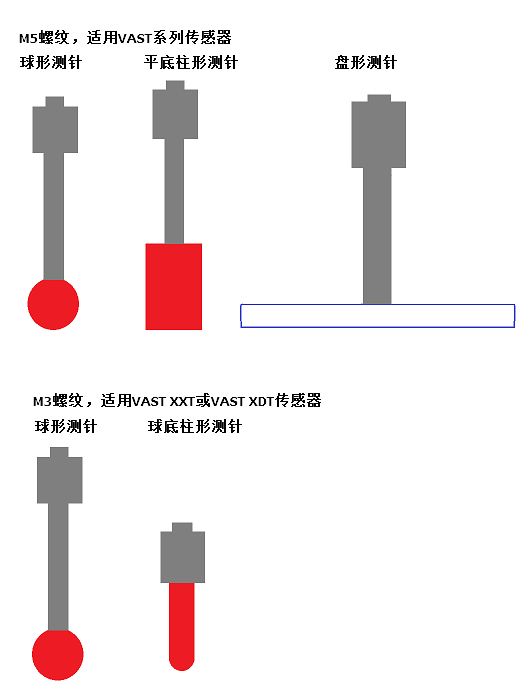

日常三坐标使用的测针主要有以下几种：

球形测针

盘形测针

柱形测针：平底柱形测针和球底柱形测针

球底柱形测针校准方法和球形测针是一样，下面介绍平底柱形测针校准（需要手动校准）。

1 什么是柱形测针？

柱形测针是圆柱形测针。

2 柱形针的应用

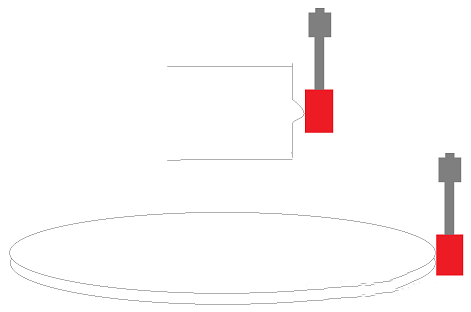

典型应用：检测薄壁件的内外圆孔或者产品凸起部分。

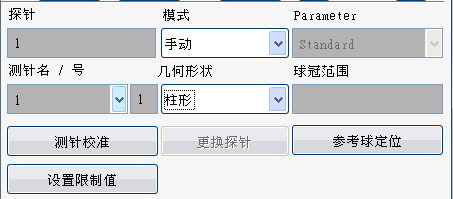

3 软件中定义柱形测针？

新建探针组；

几何形状 - 选择“柱形”；

模式：自动切换成“手动”。

4 校准柱形针？

先校准主探针 - 再点击“测针校准”；

柱形针只能手动校准，校准过程分为三部分：

a） 确定测杆方向

b） 采点计算柱形针半径，中心XYZ位置

c） 标准球修正柱形针半径

a)确定测杆方向：沿杆的方向，在标准球上打一个点；

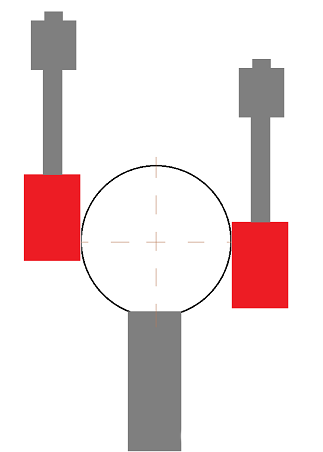

b）计算柱形针参数：在柱形测针上下两个高度截面，分别在标准球赤道位置，各取4个点或以上；

注意事项：

校准完成后，判断s值。s值参考0.002。实际中多进行几次校准，以确认是否存在人为操作的影响。

c） 标准球修正半径：校准完成后，需要测量环规修正柱形针半径。

操作方法：

选用主探针在标准球上建立坐标系（元素：球；空转轴：无，面转轴：无，原点：球）；

使用柱形针测量赤道位置圆，输出圆的实际直径，

注：柱形针实际使用中，扫描测量，测量环规的时候也选择扫描测量。反之，打点测量。

修正柱形针半径。

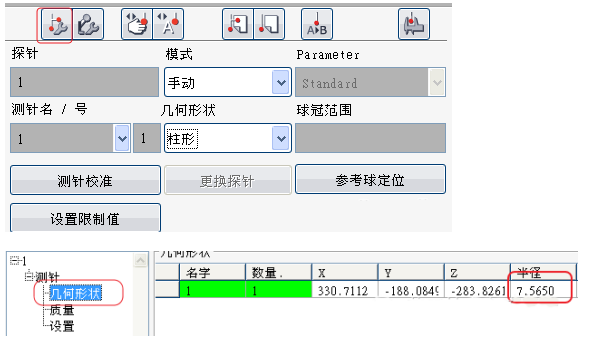

操作：探针系统管理 - 几何形状，修改半径数据；

假设标准球的理论直径D0，标准球赤道圆实际直径D1，柱形针初始校准半径R0，柱形针修正后半径R。

当D1 ＞ D0， R = R0-（D1-D0)/2，

当D1 ＜ D0， R = R0+（D0-D1)/2，

半径修正后，再使用柱形针测量标准球，输出圆的实际直径。重复这个过程直到（D1-D0）偏差在要求的范围内。

注：要求的偏差范围可以参考1-2μ。

如果希望得到更多知识，请参加5天Calypso高级培训课程。
